成人午夜色色很干_超碰大香蕉_日韩一本操_亚洲一二三区毛片_超碰人人爱人人干_狼人av高清无码

在湿法脱硫工艺中脱硫泵常见腐蚀、气蚀等主要问题。对于脱硫泵气蚀问题，洛阳融基工贸根据不同问题均有相对应的解决方案.

脱硫泵原理：

      脱硫泵常见为卧式悬臂式单级单吸离心泵，是专为输送含有细颗粒的腐蚀性介质而设计开发的，脱硫泵常见材质为塑料泵（常见材质为UHMW-PE等）和金属泵（常见材质为Cr30,2507等），过流材质要求为耐磨、耐腐蚀、耐冲击（因为脱硫泵出口无阀门，为防止液体的巨大水锤效应，所以要求泵体耐冲击）、耐高温（一般为零下20度至90度），北方要求机封无外接冷却水系统，泵体内部提供自冷却。它是一种能适应各种不同的工况条件的泵，如输送酸、碱性清液或料浆；冶炼行业各种腐蚀性矿浆；硫酸行业各类稀酸；环保行业各类污水等。该泵既耐腐蚀又耐磨损，使用范围十分广泛 。

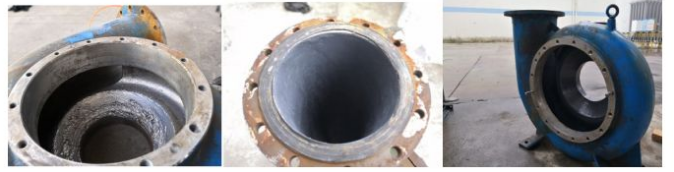

一）、脱硫泵耐磨修复施工条件：

1.施工时基材表面温度必须大于露点温度3℃，相对湿度必须低于60%。

2.建议施工15℃~32℃环境温度下进行。(如有加温设备，可将工件加温至设备专用修复剂相对应的施胶温度)

（二）、表面处理：

1. 焊接：对设备冲蚀缺损部位进行补焊。

2. 表面清理: 1）用丙酮或除油清洗剂擦拭工件表面，清理油脂和杂物。

2）用专用设备对工件表面除潮处理。

3. 喷砂除锈：去除工件表面的氧化层，喷砂面可见均匀的金属本色。

（三）、施胶工艺：

      1.经表面处理后，将设备放入加温炉中，加温至施胶的额定温度。

      2.严格按照比例调和RJ-J-14（或RJ-J-16）设备专用修复剂在磨损严重的沟槽、坑洞，进行涂敷施胶。

      3.按照比例调和RJ-J-30设备专用修复剂，做表面处理。

      4.加温固化：按照施胶耐磨材料额定温度，对设备进行固化处理。（具体参施工工艺）

（四）研磨、验收

      1.研磨：加温固化后的工件严格按照工件的尺寸进行研磨处理，打磨至标准尺寸。

2.面漆：将设备专用修复面漆按比例搅拌均匀后，涂敷于工件施胶表面，进行表面处理，使工件表面平整、光滑。3.验收：按照设备组装标准组装，达到正常使用标准。4.喷漆：经检验合格后，对工件进行喷漆，要求喷漆表面均匀，不允许有流挂现象。
