成人午夜色色很干_超碰大香蕉_日韩一本操_亚洲一二三区毛片_超碰人人爱人人干_狼人av高清无码

冬季若温度低于10℃，RJ耐磨防腐涂料产品粘稠度增加，流淌性和粘接性变差，不容易搅拌，非常不利于在设备磨损腐蚀基材表面涂覆施工。所以冬季施工一定要对RJ耐磨防腐涂料产品进行预热，涂覆完成后，对工件进行加温固化处理。

有条件的对工件提前预热，温度以以60到70度为益。如果是常温产品，可将A组份在加热箱，电炉，或加热盘上加热至30~40℃；加温料、高温料需要加温至40~60℃，使材料容易搅拌和施胶；一般是边施工边配置材料，一次配置量最大不超过5公斤，混合后的胶沾剂在料盘中建议3分钟内用完，气温过低粘稠度增大，不利于施胶作业。

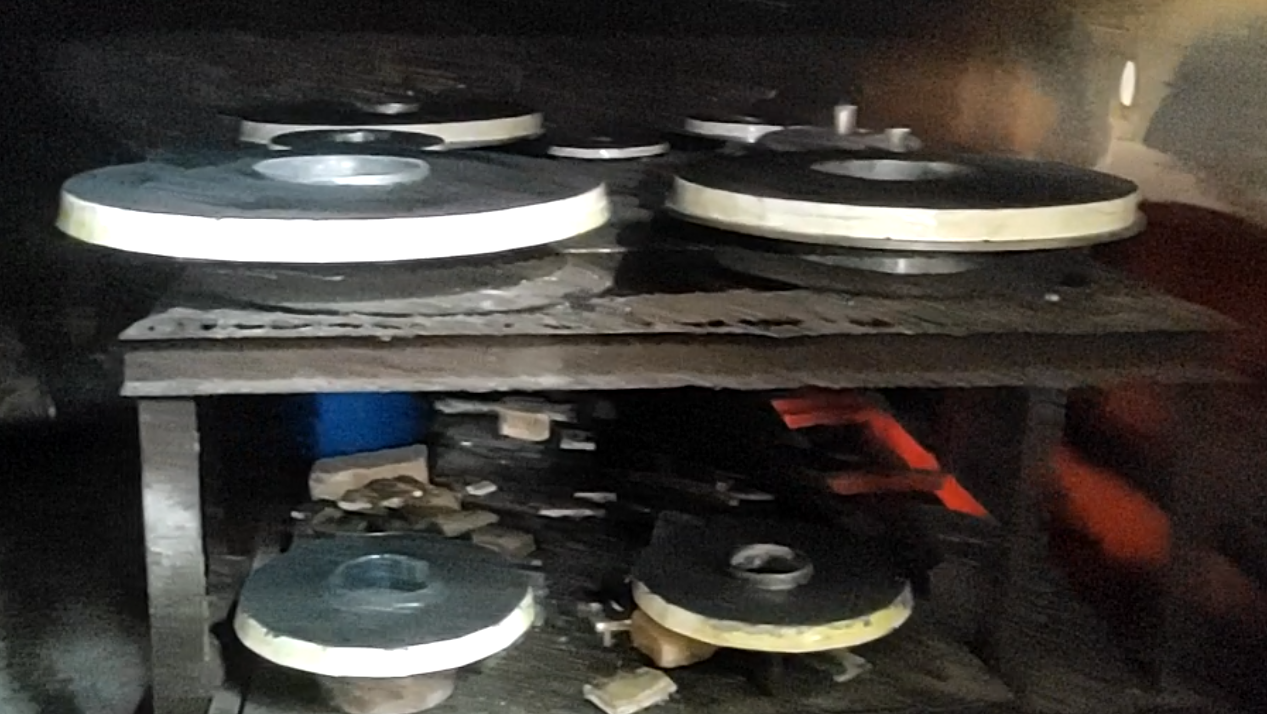

冬季工件涂层加温固化：

常温料，可在加热设备中把修复好的工件缓慢加热至80℃-90℃保温1小时以上即可全完固化；也可以使用热风机等设备对工件表面进行加温处理，缩短固化时间，如果冬季室温达到25°时左右，24小时可以完全固化。

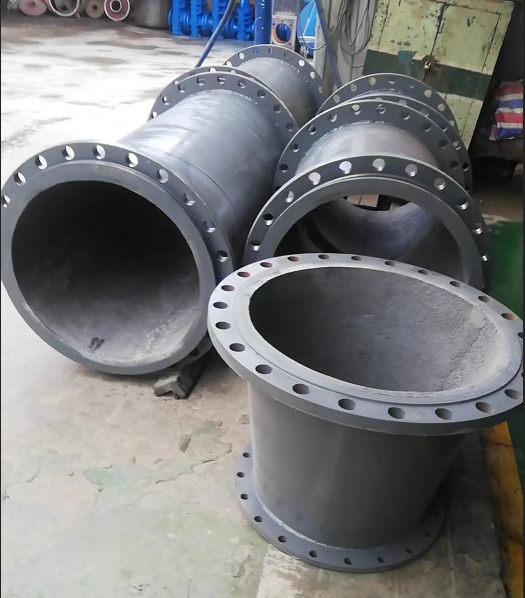

冬季气温低必须对加温料和高温料进行加温固化，加温材料对工件缓慢加温至110°-120°保温3小时，高温料对对工件缓慢加温至140°-150°保温3小时，即可完全固化；工件即可装配投入生产。
